為顯微鏡增加拍攝縮時功能之詳細步驟

我的改裝方式，是從這個USB介面的快門線著手。

其實這個快門線裡只是把USB裡四條線的紅線和黑線接出來而已。當按鈕按下，兩條導線連通，就可以對顯微鏡相機送出拍照的訊號。所以我要做的就是用電子零件控制導線何時連通。

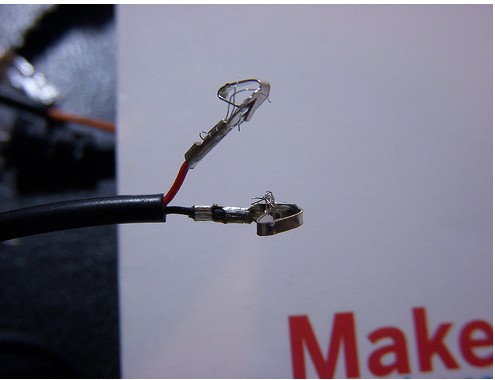

我的作法是把按鈕的頭剪掉，兩條線拉出然后加裝端子接到2pin的端子母頭，再接上兩條麵包版連接線

左邊兩條橘線就是從USB快門線改裝過來的。

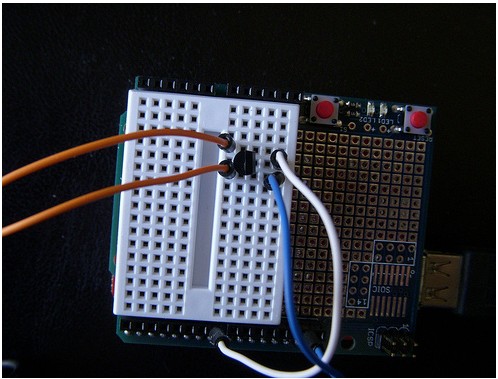

這個裝置需要一個電晶體、arduino和麵包版。

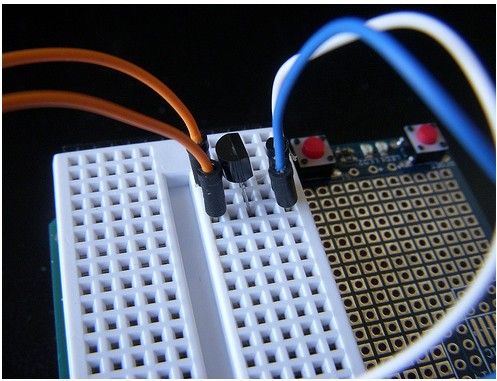

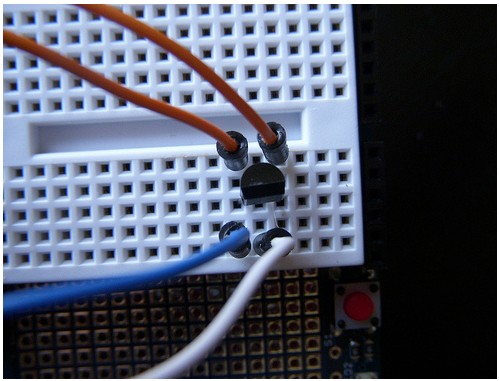

USB快門線的兩條橘線連接到電晶體的B和E，白線是從arduino的digit pin7接過來的，藍線是接到arduino的Gnd

以下就是arduino的程式碼

    #define SHUTTER_PIN 7

    void setup()
    {
      pinMode(SHUTTER_PIN, OUTPUT);
      digitalWrite(SHUTTER_PIN, LOW);
    }

    void loop()
    {
            digitalWrite(SHUTTER_PIN, HIGH);
            delay(100);
            digitalWrite(SHUTTER_PIN, LOW);
            delay(10000);//延遲10秒
    }

上面那段程式是讓 pin7每隔10秒就送出一個高電位的訊號通過電晶體的基極，然后就可以讓集極和射極導通，進而觸發相機快門照相機就能拍攝顯微鏡照片了。要改變延遲秒數就只要改 delay(10000)那句就可以了，它的單位是毫秒。
