重砂礦物鑒定測量顯微鏡的儀器，上海光學儀器一廠圖像顯微鏡

儀器的特點是物鏡可連續變化放大倍數。有l(wèi)OX, 20X兩對目鏡，
物鏡兩個:1x物鏡固定在鏡組內，
2X物鏡在放大倍數小于80倍時可取下備用。

物鏡連續變倍由轉盤控制，轉盤上有放大環指示值，
可獲得總放大率

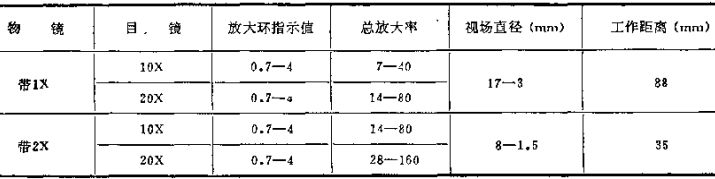

圖示1

總放大倍數 = 放大環指示值x物鏡倍數x目鏡倍數

    圖像顯微鏡又稱立體圖像實體顯微鏡，它在礦物鑒定中的作用
是通過光學系統將微細的重砂礦物放大若干倍，
然后在鏡下研究礦物形態、物理性質、礦物組合等標型特征。

就其研究內容來看，除重砂礦物所特有的性質外，其余與礦物學的內容相似。

圖示2
